Page 73 - Turkcoat_Subat_Mart'25_116_sayı_con

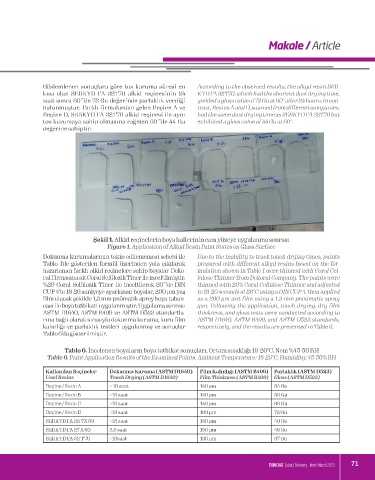

P. 73
Makale / Article
Gözlemlenen sonuçlara göre toz kuruma süresi en According to the observed results, the alkyd resin SER-
kısa olan SERKYD FA 32T70 alkid reçinesinin 24 KYD FA 32T70, which had the shortest dust drying time,
saat sonra 60˚’de 72 Gu değerinde parlaklık verdiği yielded a gloss value of 72 Gu at 60° after 24 hours. In con-
bulunmuştur. Farklı firmalardan gelen Reçine A ve trast, Resins A and D, sourced from different companies,
Reçine D, SERKYD FA 32T70 alkid reçinesi ile aynı had the same dust drying time as SERKYD FA 32T70 but
toz kurumaya sahip olmasına rağmen 60˚’de 44 Gu exhibited a gloss value of 44 Gu at 60°.
değerine sahiptir.
Şekil 1. Alkid reçinelerin boya hallerinin cam yüzeye uygulanma sonrası
Figure 1. Application of Alkyd Resin Paint States on Glass Surface
Dokunma kurumalarının takip edilememesi sebebi ile Due to the inability to track touch drying times, paints
Tablo 1’de gösterilen formül üzerinden yola çıkılarak prepared with different alkyd resins based on the for-
hazırlanan farklı alkid reçinelere sahip boyalar Deko- mulation shown in Table 1 were thinned with Coral Cel-
ral Firmasına ait Coral Selülozik Tiner ile inceltilmiştir. lulose Thinner from Dekoral Company. The paints were
%20 Coral Selülozik Tiner ile inceltilerek 20˚’de DIN thinned with 20% Coral Cellulose Thinner and adjusted
CUP 4’te 18-20 saniyeye ayarlanan boyalar, 200 µm yaş to 18-20 seconds at 20°C using a DIN CUP 4, then applied
film olacak şekilde 1,3 mm pnömatik sprey boya taban- as a 200 µm wet film using a 1.3 mm pneumatic spray
cası ile boya tatbikatı uygulanmıştır. Uygulama sonrası gun. Following the application, touch drying, dry film
ASTM D1640, ASTM B499 ve ASTM D523 standartla- thickness, and gloss tests were conducted according to
rına bağlı olarak sırasıyla dokunma kuruma, kuru film ASTM D1640, ASTM B499, and ASTM D523 standards,
kalınlığı ve parlaklık testleri uygulanmış ve sonuçlar respectively, and the results are presented in Table 6.
Tablo 6’da gösterilmiştir.
Tablo 6. İncelenen boyaların boya tatbikat sonuçları. Ortam sıcaklığı 18-20°C, Nem %45-50 RH
Table 6. Paint Application Results of the Examined Paints. Ambient Temperature: 18-20°C, Humidity: 45-50% RH
Kullanılan Reçineler Dokunma Kuruma (ASTM D1640) Film Kalınlığı (ASTM B499) Parlaklık (ASTM D523)
Used Resins Touch Drying (ASTM D1640) Film Thickness (ASTM B499) Gloss (ASTM D523)
Reçine / Resin A > 18 saat 140 µm 84 Gu
Reçine / Resin B >18 saat 140 µm 89 Gu
Reçine / Resin C >18 saat 140 µm 89 Gu
Reçine / Resin D <18 saat 180 µm 72 Gu
SERKYD FA 22 TX 60 <18 saat 140 µm 40 Gu
SERKYD FA 27 X 60 3,5 saat 150 µm 49 Gu
SERKYD FA 32 T 70 <18saat 130 µm 87 Gu
TURKCOAT Şubat / February - Mart / March 2025 71
