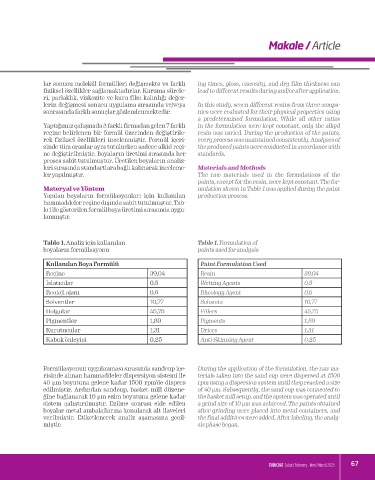

Page 69 - Turkcoat_Subat_Mart'25_116_sayı_con

Makale / Article

lar sonucu molekül formülleri değişmekte ve farklı ing times, gloss, viscosity, and dry film thickness can
fiziksel özellikler sağlamaktadırlar. Kuruma sürele- lead to different results during and/or after application.
ri, parlaklık, vizkozite ve kuru film kalınlığı değer-
lerin değişmesi sonucu uygulama sırasında ve/veya In this study, seven different resins from three compa-
sonrasında farklı sonuçlar gözlemlenmektedir. nies were evaluated for their physical properties using
a predetermined formulation. While all other ratios
Yaptığımız çalışmada 3 farklı firmadan gelen 7 farklı in the formulation were kept constant, only the alkyd
reçine belirlenen bir formül üzerinden değiştirile- resin was varied. During the production of the paints,
rek fiziksel özellikleri incelenmiştir. Formül içeri- every process was maintained consistently. Analyses of
sinde tüm oranlar aynı tutulurken sadece alkid reçi- the produced paints were conducted in accordance with
ne değiştirilmiştir. Boyaların üretimi sırasında her standards.
proses sabit tutulmuştur. Üretilen boyaların analiz-
leri sırasında standartlara bağlı kalınarak inceleme- Materials and Methods
ler yapılmıştır. The raw materials used in the formulations of the
paints, except for the resin, were kept constant. The for-
Materyal ve Yöntem mulation shown in Table 1 was applied during the paint
Yapılan boyaların formülasyonları için kullanılan production process.
hammaddeler reçine dışında sabit tutulmuştur. Tab-
lo 1’de gösterilen formül boya üretimi sırasında uygu-
lanmıştır.

Tablo 1. Analiz için kullanılan Table 1. Formulation of
boyaların formülasyonu paints used for analysis

Kullanılan Boya Formülü Paint Formulation Used
Reçine 39,04 Resin 39,04
Islatıcılar 0,5 Wetting Agents 0,5
Reoloji ajanı 0,6 Rheology Agent 0,6
Solventler 10,77 Solvents 10,77
Dolgular 45,75 Fillers 45,75
Pigmentler 1,89 Pigments 1,89
Kurutucular 1,31 Driers 1,31
Kabuk önleyici 0,25 Anti-Skinning Agent 0,25

Formülasyonun uygulanması sırasında sandcup içe- During the application of the formulation, the raw ma-
risinde alınan hammaddeler dispersiyon sistemi ile terials taken into the sand cup were dispersed at 1500
40 µm boyutuna gelene kadar 1500 rpm’de dispers rpm using a dispersion system until they reached a size
edilmiştir. Ardından sandcup, basket mill düzene- of 40 µm. Subsequently, the sand cup was connected to
ğine bağlanarak 10 µm ezim boyutuna gelene kadar the basket mill setup, and the system was operated until
sistem çalıştırılmıştır. Ezilme sonrası elde edilen a grind size of 10 µm was achieved. The paints obtained
boyalar metal ambalajlarına konularak alt ilaveleri after grinding were placed into metal containers, and
verilmiştir. Etiketlenerek analiz aşamasına geçil- the final additives were added. After labeling, the analy-
miştir. sis phase began.

TURKCOAT Şubat / February - Mart / March 2025
TURK CO A T Şubat / F ebruary - Mart / Mar ch 2025 67
