Page 70 - Turkcoat_Subat_Mart'25_116_sayı_con

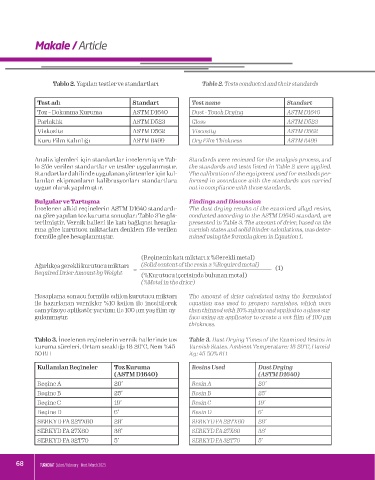

Makale / Article

Tablo 2. Yapılan testler ve standartları Table 2. Tests conducted and their standards

Test adı Standart Test name Standart
Toz – Dokunma Kuruma ASTM D1640 Dust - Touch Drying ASTM D1640
Parlaklık ASTM D523 Gloss ASTM D523
Viskozite ASTM D562 Viscosity ASTM D562
Kuru Film Kalınlığı ASTM B499 Dry Film Thickness ASTM B499

Analiz işlemleri için standartlar incelenmiş ve Tab- Standards were reviewed for the analysis process, and
lo 2’de verilen standartlar ve testler uygulanmıştır. the standards and tests listed in Table 2 were applied.
Standartlar dahilinde uygulanan yöntemler için kul- The calibration of the equipment used for methods per-
lanılan ekipmanların kalibrasyonları standartlara formed in accordance with the standards was carried
uygun olarak yapılmıştır. out in compliance with those standards.

Bulgular ve Tartışma Findings and Discussion
İncelenen alkid reçinelerin ASTM D1640 standardı- The dust drying results of the examined alkyd resins,
na göre yapılan toz kuruma sonuçları Tablo 3’te gös- conducted according to the ASTM D1640 standard, are
terilmiştir. Vernik halleri ile katı bağlayıcı hesapla- presented in Table 3. The amount of drier, based on the
rına göre kurutucu miktarları denklem 1’de verilen varnish states and solid binder calculations, was deter-
formüle göre hesaplanmıştır. mined using the formula given in Equation 1.

(Reçinenin katı miktarı x %Gerekli metal)
Ağırlıkça gerekli kurutucu miktarı (Solid content of the resin x %Required metal) (1)
Required Drier Amount by Weight = (%Kurutucu içerisinde bulunan metal)
(%Metal in the drier)

Hesaplama sonucu formüle edilen kurutucu miktarı The amount of drier calculated using the formulated
ile hazırlanan vernikler %10 ksilen ile inceltilerek equation was used to prepare varnishes, which were
cam yüzeye aplikatör yardımı ile 100 µm yaş film uy- then thinned with 10% xylene and applied to a glass sur-
gulanmıştır. face using an applicator to create a wet film of 100 µm
thickness.

Tablo 3. İncelenen reçinelerin vernik hallerinde toz Table 3. Dust Drying Times of the Examined Resins in
kuruma süreleri. Ortam sıcaklığı 18-20°C, Nem %45- Varnish States. Ambient Temperature: 18-20°C, Humid-
50 RH ity: 45-50% RH

Kullanılan Reçineler Toz Kuruma Resins Used Dust Drying
(ASTM D1640) (ASTM D1640)
Reçine A 20’ Resin A 20’
Reçine B 25’ Resin B 25’
Reçine C 19’ Resin C 19’
Reçine D 6’ Resin D 6’
SERKYD FA 22TX60 28’ SERKYD FA 22TX60 28’
SERKYD FA 27X60 38’ SERKYD FA 27X60 38’
SERKYD FA 32T70 5’ SERKYD FA 32T70 5’

68 TURK CO A T Şubat / F ebruary - Mart / Mar ch 2025
TURKCOAT Şubat / February - Mart / March 2025
