Page 72 - Turkcoat_Subat_Mart'25_116_sayı_con

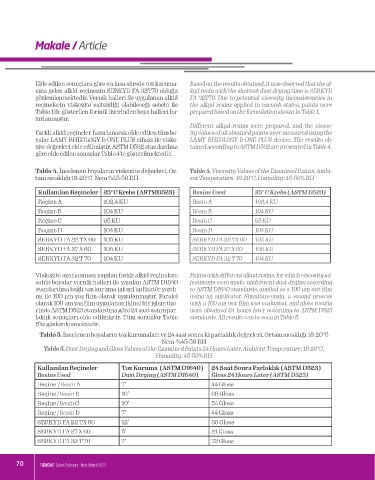

Makale / Article

Elde edilen sonuçlara göre en kısa sürede toz kuruma- Based on the results obtained, it was observed that the al-
sına gelen alkid reçinenin SERKYD FA 32T70 olduğu kyd resin with the shortest dust drying time is SERKYD
gözlemlenmektedir. Vernik halleri ile uygulanan alkid FA 32T70. Due to potential viscosity inconsistencies in
reçinelerin viskozite eşitsizliği olabileceği sebebi ile the alkyd resins applied in varnish states, paints were
Tablo 1’de gösterilen formül üzerinden boya halleri ha- prepared based on the formulation shown in Table 1.
zırlanmıştır.
Different alkyd resins were prepared, and the viscos-
Farklı alkid reçineler hazırlanarak elde edilen tüm bo- ity values of all obtained paints were measured using the
yalar LAMY RHEOLOGY B-ONE PLUS cihazı ile visko- LAMY RHEOLOGY B-ONE PLUS device. The results ob-
zite değerleri elde edilmiştir. ASTM D562 standardına tained according to ASTM D562 are presented in Table 4.
göre elde edilen sonuçlar Tablo 4’te gösterilmektedir.

Tablo 4. İncelenen boyaların viskozite değerleri. Or- Table 4. Viscosity Values of the Examined Paints. Ambi-
tam sıcaklığı 18-20°C, Nem %45-50 RH ent Temperature: 18-20°C, Humidity: 45-50% RH

Kullanılan Reçineler 25° C Krebs (ASTMD523) Resins Used 25° C Krebs (ASTM D523)
Reçine A 102,4 KU Resin A 102,4 KU
Reçine B 104 KU Resin B 104 KU
Reçine C 95 KU Resin C 95 KU
Reçine D 104 KU Resin D 104 KU
SERKYD FA 22 TX 60 105 KU SERKYD FA 22 TX 60 105 KU
SERKYD FA 27 X 60 105 KU SERKYD FA 27 X 60 105 KU
SERKYD FA 32 T 70 104 KU SERKYD FA 32 T 70 104 KU

Viskozite ayarlanması yapılan farklı alkid reçinelere Paints with different alkyd resins, for which viscosity ad-
sahip boyalar vernik halleri ile yapılan ASTM D1640 justments were made, underwent dust drying according
standardına bağlı toz kuruma işlemi aplikatör yardı- to ASTM D1640 standards, applied as a 100 µm wet film
mı ile 100 µm yaş film olarak uygulanmıştır. Paralel using an applicator. Simultaneously, a second process
olarak 100 µm yaş film uygulanan ikinci bir işlem üze- with a 100 µm wet film was evaluated, and gloss results
rinde ASTM D523 standardına göre 24 saat sonra par- were obtained 24 hours later according to ASTM D523
laklık sonuçları elde edilmiştir. Tüm sonuçlar Tablo standards. All results can be seen in Table 5.
5’te gözlemlenmektedir.
Tablo 5. İncelenen boyaların toz kurumaları ve 24 saat sonra ki parlaklık değerleri. Ortam sıcaklığı 18-20°C
Nem %45-50 RH
Table 5. Dust Drying and Gloss Values of the Examined Paints 24 Hours Later. Ambient Temperature: 18-20°C,
Humidity: 45-50% RH
Kullanılan Reçineler Toz Kuruma (ASTM D1640) 24 Saat Sonra Parlaklık (ASTM D523)
Resins Used Dust Drying (ASTM D1640) Gloss 24 Hours Later (ASTM D523)
Reçine / Resin A 7’ 44 Gloss
Reçine / Resin B 16’ 68 Gloss
Reçine / Resin C 10’ 54 Gloss
Reçine / Resin D 7’ 44 Gloss
SERKYD FA 22 TX 60 12’ 38 Gloss
SERKYD FA 27 X 60 5’ 21 Gloss
SERKYD FA 32 T 70 7’ 72 Gloss

70 TURKCOAT Şubat / February - Mart / March 2025
