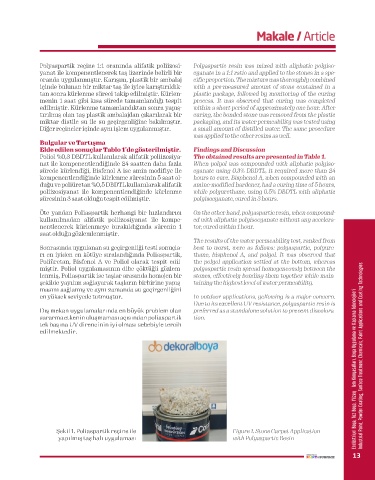

Page 15 - PaintSurface_Ocak_Mart'25_sayı_67

Makale / Article

Polyaspartik reçine 1:1 oranında alifatik poliizosi- Polyaspartic resin was mixed with aliphatic polyiso-
yanat ile kompenentlenerek taş üzerinde belirli bir cyanate in a 1:1 ratio and applied to the stones in a spe-
oranda uygulanmıştır. Karışım, plastik bir ambalaj cific proportion. The mixture was thoroughly combined
içinde bulunan bir miktar taş ile iyice karıştırıldık- with a pre-measured amount of stone contained in a
tan sonra kürlenme süreci takip edilmiştir. Kürlen- plastic package, followed by monitoring of the curing
menin 1 saat gibi kısa sürede tamamlandığı tespit process. It was observed that curing was completed
edilmiştir. Kürlenme tamamlandıktan sonra yapış- within a short period of approximately one hour. After
tırılmış olan taş plastik ambalajdan çıkarılarak bir curing, the bonded stone was removed from the plastic
miktar distile su ile su geçirgenliğine bakılmıştır. packaging, and its water permeability was tested using
Diğer reçineler içinde aynı işlem uygulanmıştır. a small amount of distilled water. The same procedure
was applied to the other resins as well.
Bulgular ve Tartışma
Elde edilen sonuçlar Tablo 1’de gösterilmiştir. Findings and Discussion
Poliol %0,3 DBDTL kullanılarak alifatik poliizosiya- The obtained results are presented in Table 1.
nat ile kompenentlendiğinde 24 saatten daha fazla When polyol was compounded with aliphatic polyiso-
sürede kürlendiği, Bisfenol A ise amin modifiye ile cyanate using 0.3% DBDTL, it required more than 24
kompenentlendiğinde kürlenme süresinin 5 saat ol- hours to cure. Bisphenol A, when compounded with an
duğu ve poliüretan %0,5 DBDTL kullanılarak alifatik amine-modified hardener, had a curing time of 5 hours,
poliizosiyanat ile kompenentlendiğinde kürlenme while polyurethane, using 0.5% DBDTL with aliphatic
süresinin 3 saat olduğu tespit edilmiştir. polyisocyanate, cured in 3 hours.
Öte yandan Poliaspartik herhangi bir hızlandırıcı On the other hand, polyaspartic resin, when compound-
kullanılmadan alifatik poliizosiyanat ile kompe- ed with aliphatic polyisocyanate without any accelera-
nentlenerek kürlenmeye bırakıldığında sürenin 1 tor, cured within 1 hour.
saat olduğu gözlemlenmiştir.
The results of the water permeability test, ranked from
Sonrasında uygulanan su geçirgenliği testi sonuçla- best to worst, were as follows: polyaspartic, polyure-
rı en iyiden en kötüye sıralandığında Poliaspartik, thane, bisphenol A, and polyol. It was observed that
Poliüretan, Bisfenol A ve Poliol olarak tespit edil- the polyol application settled at the bottom, whereas
miştir. Poliol uygulamasının dibe çöktüğü gözlem- polyaspartic resin spread homogeneously between the
lenmiş, Poliaspartik ise taşlar arasında homojen bir stones, effectively bonding them together while main-
şekilde yayılım sağlayarak taşların birbirine yapış- taining the highest level of water permeability.
masını sağlamış ve aynı zamanda su geçirgenliğini
en yüksek seviyede tutmuştur. In outdoor applications, yellowing is a major concern.
Due to its excellent UV resistance, polyaspartic resin is
Dış mekan uygulamalarında en büyük problem olan preferred as a standalone solution to prevent discolora-
sararma etkenin oluşmaması açısından poliaspartik tion.
tek başına UV direncinin iyi olması sebebiyle tercih
edilmektedir. Endüstriyel Boya, Toz Boya, Yüzey İİlem Kimyasalları, Boya Uygulama ve Kaplama Teknolojileri Industrial Paint, Powder Coating, Surface Treatment Chemicals, Paint Applications and Coating Technologies

Şekil 1. Poliaspartik reçine ile Figure 1. Stone Carpet Application
yapılmış taş halı uygulaması with Polyaspartic Resin

13
